Компания Перфосталь осуществляет производство всевозможных гнутых профилей из листового металла, толщина которого менее 5мм по чертежам заказчиков любой конфигурации длиной до 3 м , то есть специальный профиль – профиль, формы, размеры или иные параметры которого не предусмотрены техническим нормативным регулированием РФ.

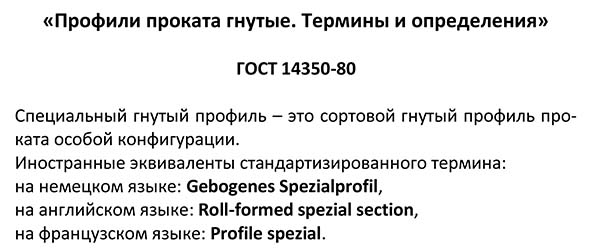

Термин стандартизированный:
Примеры специальных гнутых профилей произведенных ООО "Перфосталь"
##G152#accordion#
Сюда относится специальный профиль из листового металла:
- уголки прямоугольные и непрямоугольные, г образный профиль,
- уголки равнополочные и неравнополочные, L образные,
- швеллер, п образный профиль,
- зетовые профили, z-образные,
- профиль с-образные,
- корытные профили, иначе шляпные или омега образный (Ω ),
- сигма образные профили (∑),

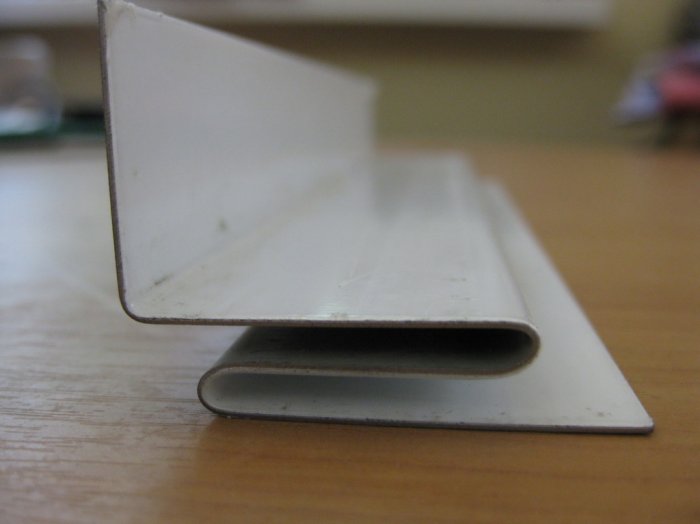

- профили гнутые, в том числе с элементами двойной толщины,
- профили гнутые гофрированные и т.п.
Ограничения при изготовлении специальных профилей из листового металла
Технические ограничения при изготовлении специального профиля по чертежам состоят в следующем:
- Для специальных профилей всех видов существует ограничение «минимальная полка»: размер её при 90-градусном отгибе не может быть меньше определённого значения. Размер минимальной полки зависит от толщины листового металла и размеров ручья матрицы, а точнее ширины. Например, для толщины листа 3 мм минимальная полка при сгибе на 90 градусов составляет 18 мм (наружный размер), меньшую полку по размеру сделать нельзя, что надо учитывать при разработке чертежей.
- Для швеллеров (п-образных), с-образных, зетовых профилей (z-образных, корытных, омега образных Ω, шляпных) специальных существует ограничение «минимальная высота стенки»: центральная полка не может быть меньше определённого значения. Минимальный размер её (высота стенки, высота профиля) зависит от конфигурации профиля (направления сгибов, соотношения размеров высоты стенки и полок, размеров и геометрии пуансона и расстояния от края матрицы до середины ручья матрицы). Например, минимальная высота стенки швеллера п образного (размер центральной полки) толщиной 2 мм при полках 30 мм не может быть менее 24 мм (наружный размер). Меньшую центральную полку сделать нельзя, т.к. при втором сгибе она упрётся в пуансон до завершения хода ползуна листогиба, что надо помнить при разработке эскизов и чертежей.
- Для специального профиля всех видов существует ограничение «минимальный внутренний радиус сгиба на 90 градусов» (минимальный радиус кривизны): если изгиб на 90 градусов производится за один ход ползуна листогиба, то внутренний радиус сгиба может быть только определенного значения, которое является оптимальным (постоянная величина). Меньший радиус сгиба невозможен, т.к. возможно растрескивание металла с наружной стороны сгиба. Значение, осуществляемого внутреннего радиуса гиба, зависит от толщины листового металла и ручья матрицы, а точнее ее ширины, что надо учитывать при работе с чертежами.
- Для специального профиля всех видов существует ограничение по максимальной длине проектируемого специального профиля, определяемой длиной стола и максимальным прессовым усилием листогиба (3 м и 135 т. соответственно), что надо учитывать при создании чертежей.
- Для специальных профилей всех видов существует ограничение «невыполнимая конфигурация»: бывает, что изготовление нужного профиля невозможно на листогибе в принципе, т.к. полки упираются в пуансон, матрицу, стол или ползун листогиба.

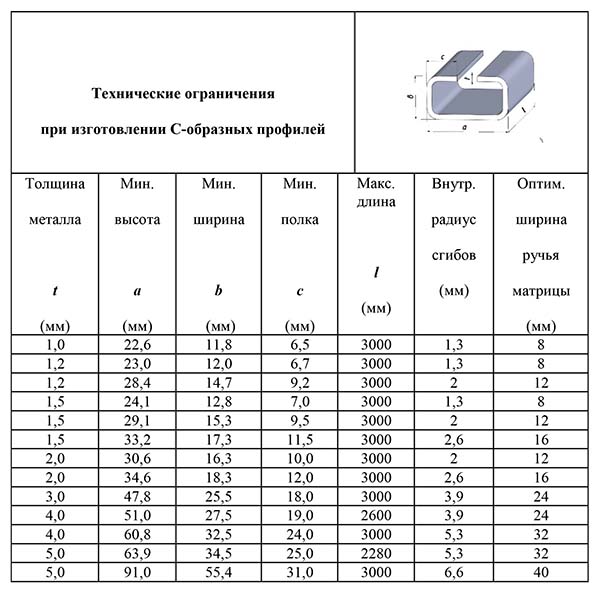

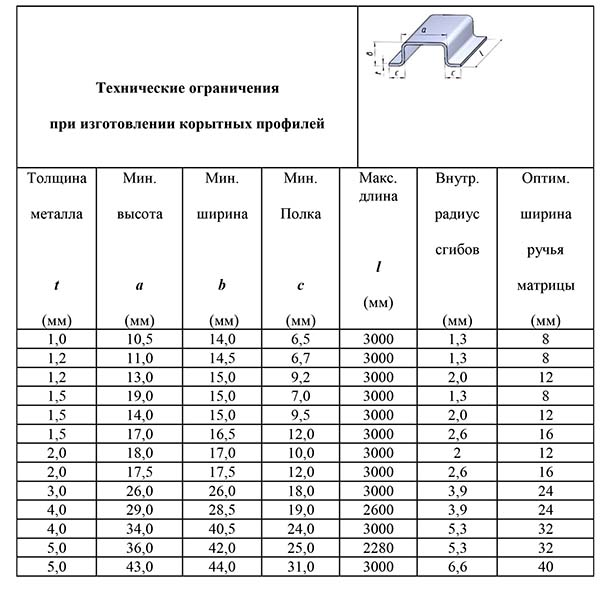

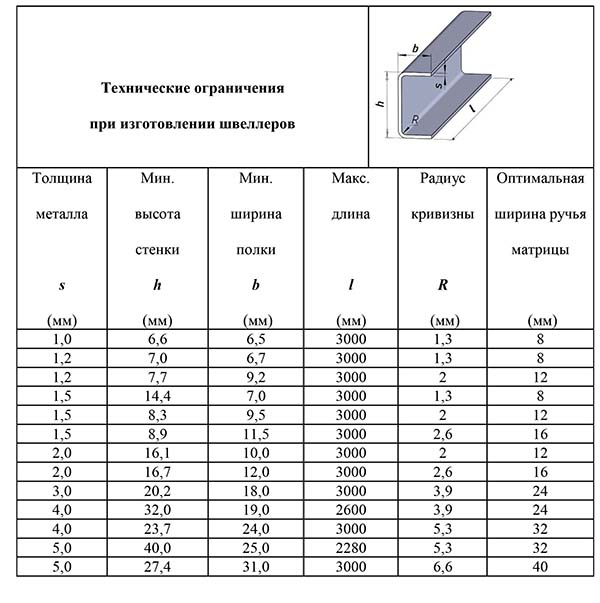

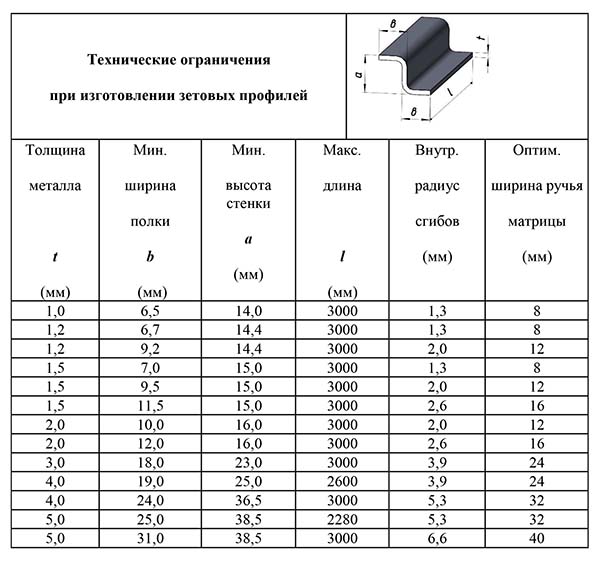

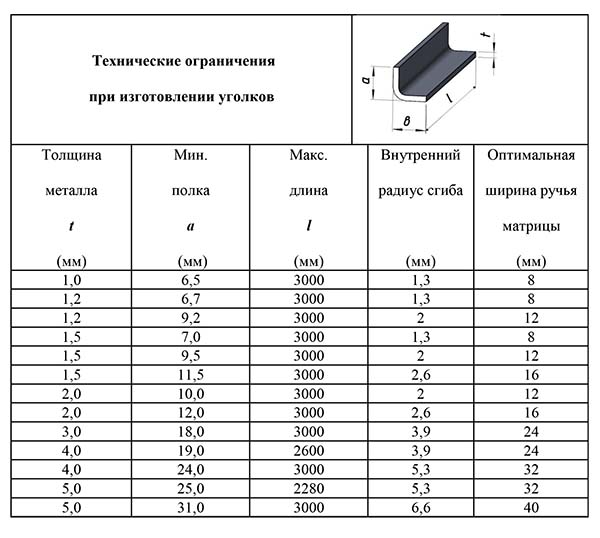

Ниже приводятся минимальные размеры для полок специальных профилей, высоты профилей и минимальные внутренние радиусы сгибов применительно к разным толщинам листового металла, что надо помнить при разработке чертежей.
