Координатная пробивка сквозных отверстий в листовом металле
Весьма востребована в металлообработке координатная перфорация и пробивка отверстий заданной формы в листовом металле по заранее определённым координатам.
Подобная технология – это листоштамповочная операция, заключающаяся в пробивке отверстий запроектированных размера и формы в точно определённых местах для перфорации листа ( координатах) на координатном прессе с ЧПУ для перфорации.

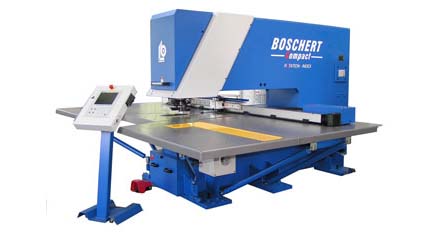

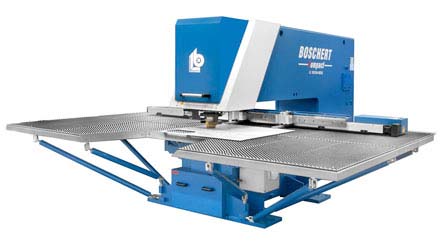

Прессовое усилие в 40тонн и координатная высокая точность листопробивного станка унивесального Boschert Ecco Line, а кроме того качество штамповочного разнообразие инструмента компании Pass Stanztechnik дают нам возможность исполнять практически множество задач по перфорации листа.
Технология перфорации с ЧПУ сочетается с усовершенствованным программным обеспечением CAD / CAM для разработки листового металла, которое мы используем и постоянно обновляем. Тем самым у нас есть непревзойденная комбинация для производства изделий из высококачественного листового металла по очень конкурентоспособным ценам.
Пробивка или перфорация координатная листового металла – метод обработки, при котором в точно определенных зонах листа осуществляют пробивку сквозных отверстий разнообразных по формам и размерам. Для этого применяют специальные прессы для пробивки отверстий или листоштамповочные станки с ЧПУ, обладающие при пробивке возможностью оказать на лист усилие пробоя до 40 тонн. Рабочий инструмент при пробивке и перфорации — штепсель, двигающийся аналогично иголке швейных машинок. Координаты перфорации, размеры листа металлического, а также формы отверстий определяются значениями в программе, в которой они содержаться как переменные и аргументы.
Изготовление продукции пробивкой или перфорацией листов металла.
С помощью сотен стандартных инструментов для пуансона с ЧПУ и для прессующих станков с ЧПУ, в большинстве случаев, мы можем вырезать ваши конструкции из листового материала толщиною менее 3мм без необходимости в каких-либо новых инструментах. Это может быть ЧПУ с пробивкой вентиляционных щелей, вырезом для электронных компонентов, вырезами для светильников для светильников и всеми стандартными кругами и прямоугольниками, а также более специализированными формами и функциями:
- пробивка и перфорация отверстий в панелях композитных из алюминиевых сплавов, заданных размеров и разнообразных форм;

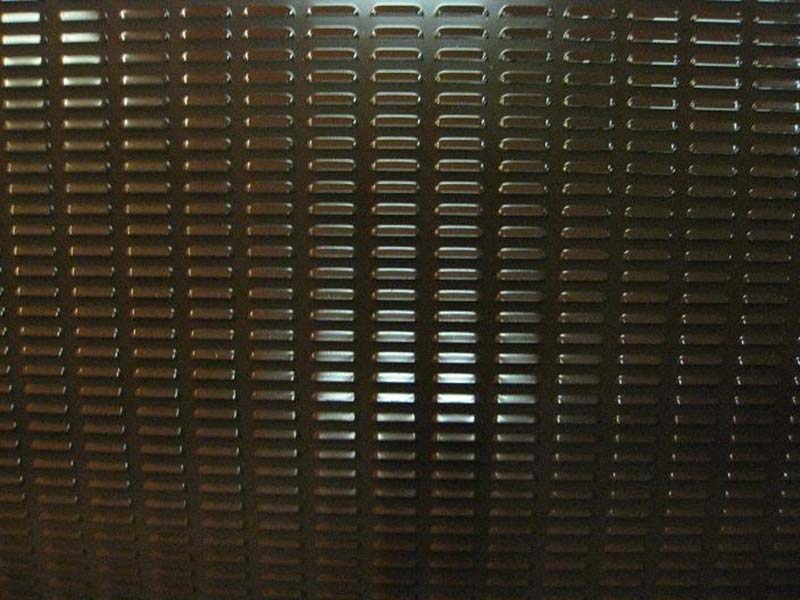

- сплошную перфорацию для вентиляционных решеток, фасадов, декоративных панелей в специально и заранее определённых зонах пробивки;
- пуклеванные отверстия характеризуются тем, что при пробивке края их выступают над плоскостью листового материала, что даёт возможность получить материал, обладающий противоскользящими качествами, необходимыми для настилов;
- зенкованные отверстия – при пробивке края занижены, что позволяет убрать впотай крепежные элементы или создать потайное соединение крепежа;
- локальные местные деформации типа вентиляционных «жабр», панельных пуклей и т.д.,которые выполняются в зависимости от предназначения изделий;
- фигурные отверстия — пазы, имеющие определённую шероховатость и рельефность, выполняются операцией, именуемой «выгрызанием».
Специализация ООО «Перфосталь» в технологии пробивки отверстий
Пробивка координатная листового металла.
Пробивка координатная в листах металла толщиной до 3мм и композитных алюминиевых панелей.
Изделия, выполняемые из листового металла, где перфорация спроектирована локально – решетки вентиляционные, решетки в бассейны, различные кожухи, вентилируемые корпуса, профили, крепежные элементы перфорированные и т.п.
Перфорация нестандартная листового металла и композитных алюминиевых панелей – листы с отверстиями всевьозможных форм, размеров с заданным, расположением на листе, включая комбинированную перфорациию, т.е. с отверстиями разнообразных форм и размеров
Продукты с пуклёванными отверстиями, края которых вытянуты наверх, к примеру, для трапов и настилов применяемых на автовозах, трапы заездные, настилы нескользящие, применяемые на высоте.
Зенкованные отверстия в изделиях с заниженными краями отверстий в металлическом листе, например, для крепежа «в потай».
При производстве некоторых изделий необходимы локальные особые деформации поверхности типа:
- «акульи жабры», к примеру, вентиляционные решетки, части вентилируемых корпусов, зацепов (полумостов) и мостов, например, корпуса муфт противопожарных, включая мосты хомутов;
- иные разновидности локальных деформаций в зависимости от применяемого штамповочного инструмента;
- Изделия с нестандартными фигурными пазами в листе, также и переменной ширины, выполняемые операцией «выгрызания» (Nibbeln) — это исполняется координатным дыропробивным прессом с заранее заданной шероховатостью. В случаях когда шероховатость недопустима, то задача необходимо решать применением станка лазерного раскроя.
Примеры наших изделий, выполненных с пробивкой листового металла

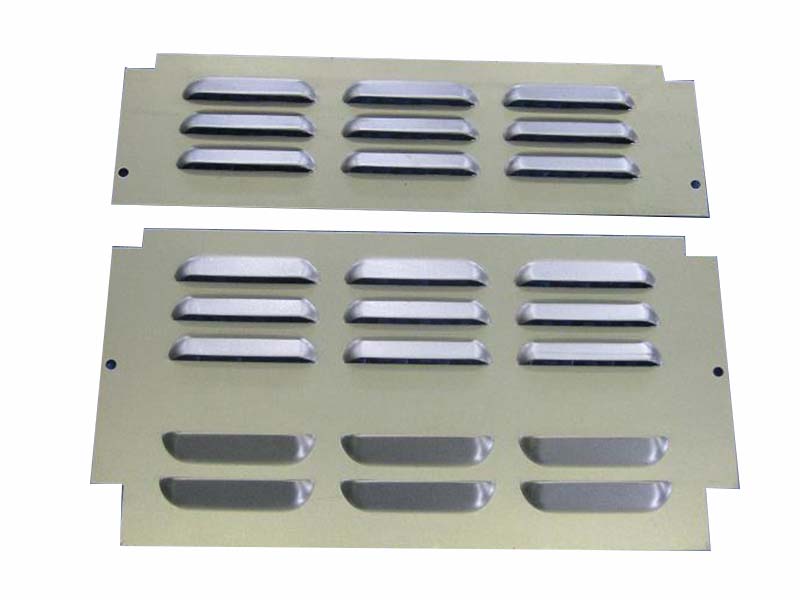

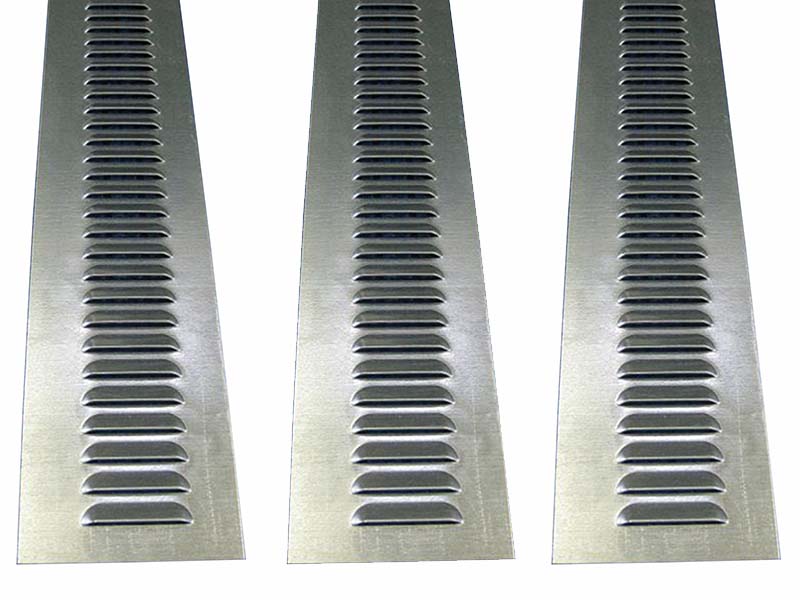

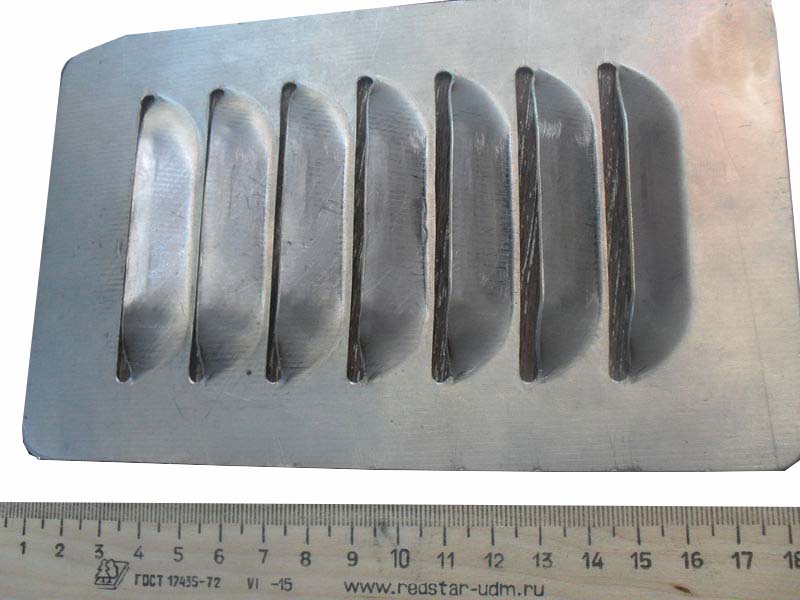

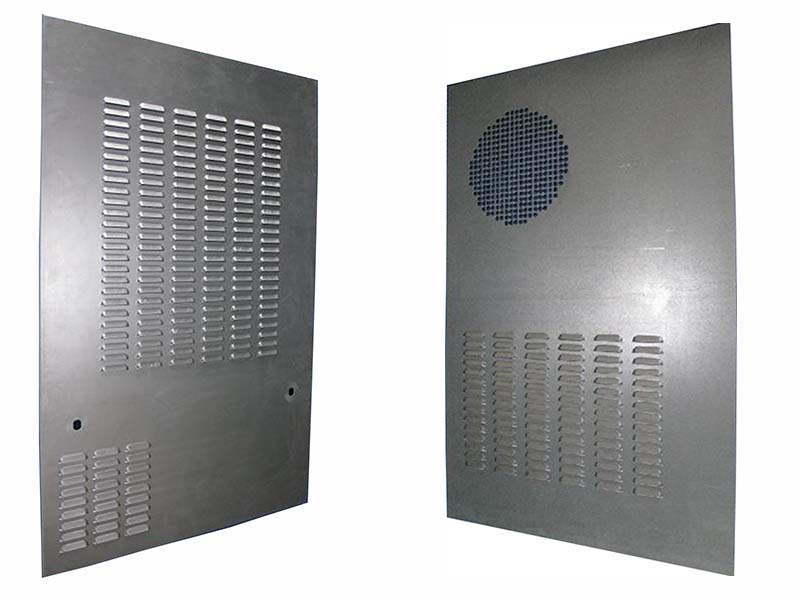

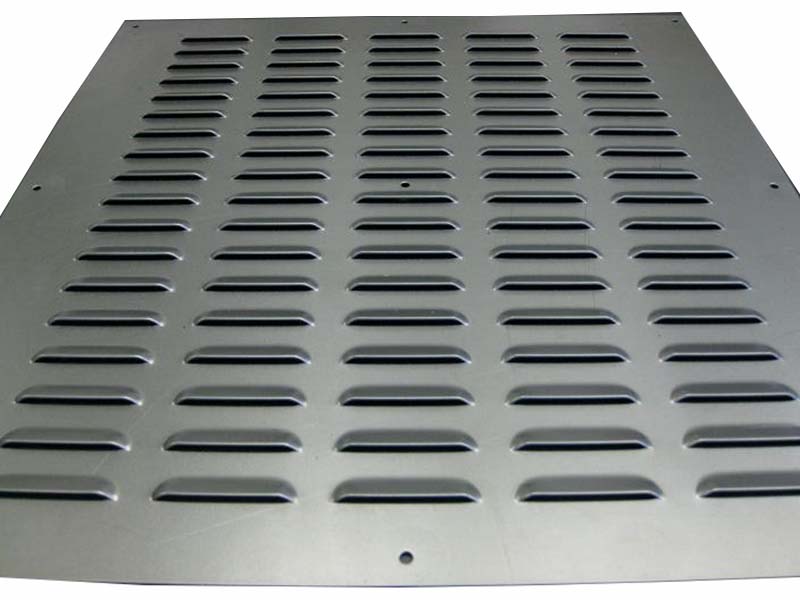

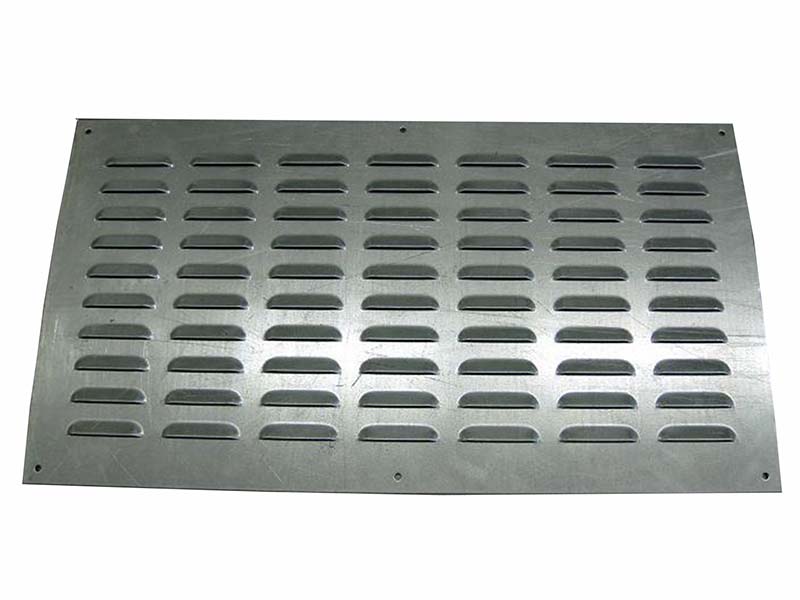

Пробивка отверстий для изготовления на изделиях из листового металла жалюзи «акульи жабры«
Воздухопроницаемость корпусных изделий достигается не только за счёт перфорации листа, но и за счёт нанесения жалюзей типа «акульих жабр».

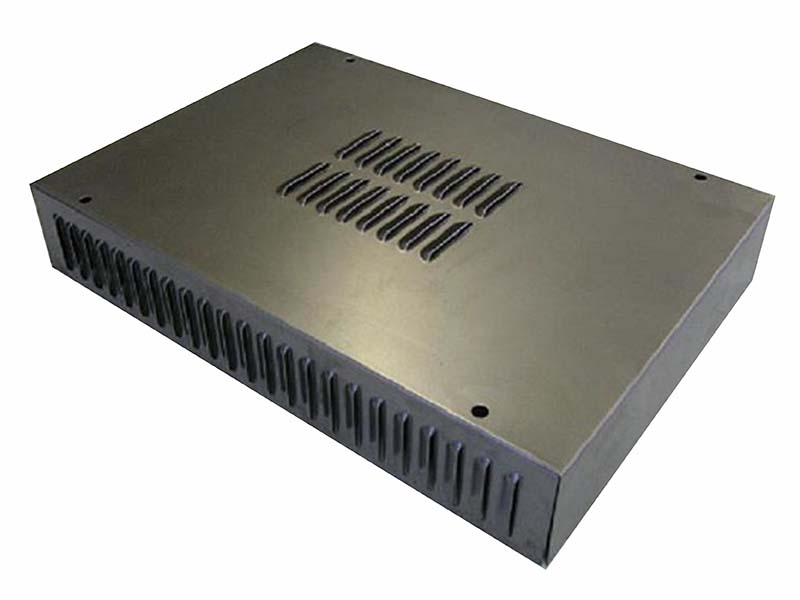

Такие жалюзи характерны для вентилируемых корпусов (кожухов), шкафов для рабочей одежды, электрошкафов или вентиляционных решёток.
Мосты и полумосты
Штамповка мостов и полумостов – это получение в листовом металле локальных деформаций в форме мостов и полумостов методом координатной штамповки, при которой используют специальный штамповочный инструмента за один ход долбяка пресса.
Размеры локальных деформаций в форме мостов и полумостов задаются параметрами штамповочного инструмента.

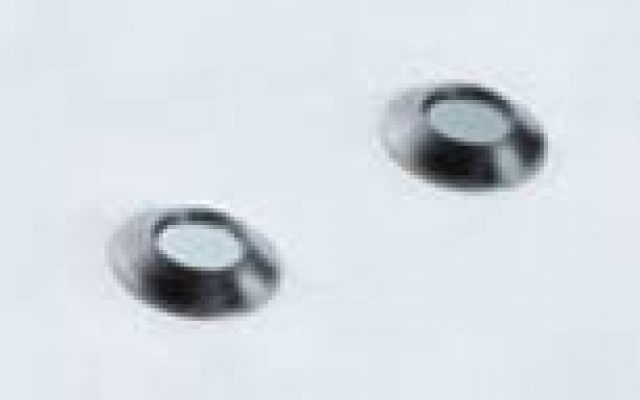

Пуклевание и зенкование отверстий
Конечные формы отверстий правильной геометрии при координатной пробивке: прямоугольник, круг, квадрат, овал, шестигранник, крест, треугольник.
Это зависит напрямую от вида и типа используемого пресса.Также ООО Перфосталь может предложить вам нестандартную перфорацию для получения фигур в виде стрел, крестов, сердец, сложных отверстий и т.п. либо пробивку форм специальных конфигураций.
